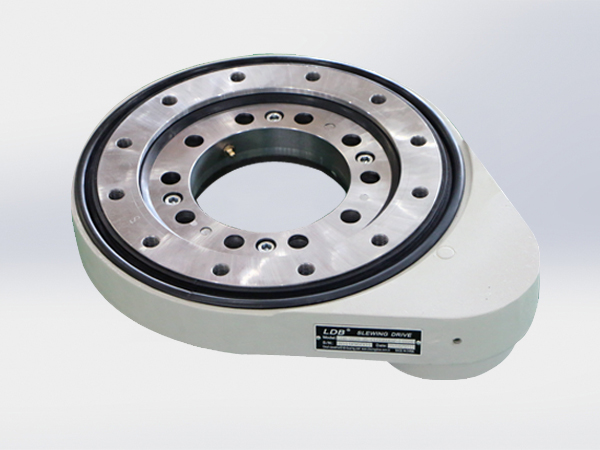

類別：直齒驅動
瀏覽次數：17170次
產品特點：該產品具有加工容易，制造裝配方便，精度高等優點，由于其大的承載能力范圍，它被廣泛用于我國的冶金，礦山，運輸等設備。
| 型號 | 參數 | 模數 | 齒圈齒數 | 小齒輪齒數 | 總傳動比 | 最大扭矩 | 標準扭矩 | 最大保持扭矩 | 徑向額定靜載荷 | 軸向額定靜載荷 | 徑向額定動載荷 | 軸向額定動載荷 | 重量（包括RE-300液壓馬達的12KG) | 壓力差 | 油留量 | 輸出轉速 | 最大可達扭矩 |
| 代號 | m | z2 | z1 | i | Md max | Md nom | Mh | Co rad | Co ax | C rad | C ax | △P | Q | n | Md | ||
| 單位 | [mm] | [-] | [-] | [-] | [Nm] | [Nm] | [Nm] | [kN] | [kN] | [kN] | [kN] | [kg] | [bar] | [I/min] | [min-1] | [Nm] | |
| SG-I-0229 | 4 | 81 | 15 | 5.40 | 2852 | 2476 | 2852 | 151 | 439 | 143 | 168 | 46 | 150 | 13 | 5 | 2852 | |
| SG-I-0311 | 4 | 102 | 15 | 6.80 | 3574 | 2520 | 3574 | 198 | 529 | 163 | 190 | 52 | 150 | 15 | 5 | 3574 | |
| SG-I-0411 | 4 | 126 | 15 | 8.40 | 4476 | 3181 | 4476 | 261 | 699 | 180 | 211 | 62 | 150 | 17 | 5 | 4476 | |
| SG-I-0541 | 4 | 156 | 15 | 10.40 | 5632 | 4031 | 5632 | 344 | 922 | 201 | 236 | 75 | 150 | 21 | 5 | 5632 | |
| SG-I-0641 | 4 | 183 | 15 | 12.20 | 6534 | 4675 | 6534 | 408 | 1092 | 215 | 251 | 85 | 155 | 23 | 5 | 6534 | |
| SG-I-0741 | 4 | 207 | 15 | 13.80 | 7437 | 5362 | 7437 | 471 | 1262 | 226 | 264 | 95 | 155 | 25 | 5 | 7437 | |
| SG-I-0841 | 4 | 231 | 15 | 15.40 | 8339 | 6012 | 8339 | 535 | 1433 | 237 | 278 | 106 | 155 | 28 | 5 | 8339 | |
| SG-I-0941 | 4 | 258 | 15 | 17.20 | 9242 | 6688 | 9242 | 599 | 1603 | 247 | 290 | 116 | 155 | 30 | 5 | 9242 | |
| SG-I-1091 | 4 | 294 | 15 | 19.60 | 10613 | 7681 | 10613 | 695 | 1859 | 261 | 305 | 132 | 150 | 35 | 5 | 10613 |
